Cистема металлических лотков EKF-LINE

Производство лотков различных форм и размеров для постороения кабельных трасс любой сложности

  • Проектируем систему металлических кабельных лотков для вашего объекта БЕСПЛАТНО
  • Производим расчет спецификации по проекту заказчика
  • Широкий ассортимент кабельных лотков и монтажных аксессуаров
Оставить заявку на проект

Собственное
производство в России

Доставка
по России и ЕАЭС

Помощь
в проектировании

Индивидуальный подход
к каждому клиенту

Шеф-монтаж
БЕСПЛАТНО

Реализованные объекты

Объект

АО КУЙБЫШЕВАЗОТ

Выполненые работы

  • Лоток перфорированный / неперфорированный + крышка в исп. HDZ
  • Аксессуары для лотков исп. HDZ (углы, ответвители)
  • Системы подвесов исп. HDZ

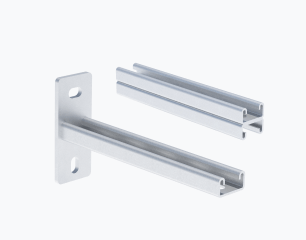

  • STRUT – система исп. HDZ

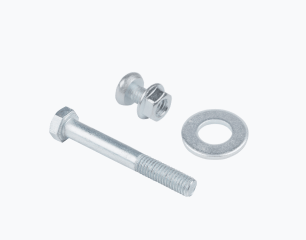

  • Крепеж и метизы

Объект

САМАРСКАЯ ТЭЦ

Выполненые работы

  • Лоток перфорированный + крышка
  • Лоток лестничный
  • Аксессуары для лотков (углы, ответвители)
  • Системы подвесов
  • STRUT – система
  • Крепеж и метизы

Объект

АВТОВАЗ

Выполненые работы

  • Лоток перфорированный + крышка в исп. INOX (нержавеющая сталь)
  • Аксессуары для лотков (углы, ответвители)
  • Системы подвесов
  • STRUT – система
  • Крепеж и метизы

Объект

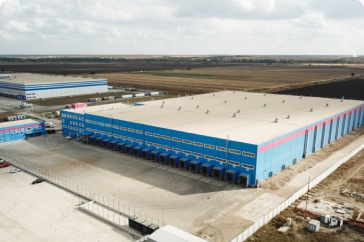

СКЛАДСКИЕ ПОМЕЩЕНИЯ OZON, Ростовская обл.

Выполненые работы

  • Лоток перфорированный + крышка
  • Аксессуары для лотков (углы, ответвители)
  • Системы подвесов
  • Крепеж и метизы

Объект

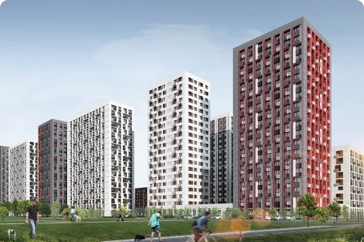

ЖК «ТЫ И Я», г. Москва

Выполненые работы

  • Лоток перфорированный + крышка
  • Аксессуары для лотков (углы, ответвители)
  • Системы подвесов
  • Крепеж и метизы

Объект

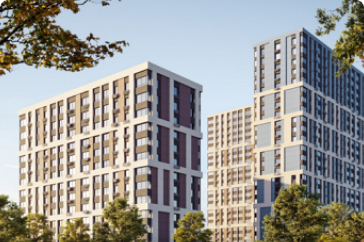

ЖК «ПЕТРОВСКИЙ ПАРК», г. Москва

Выполненые работы

  • Лоток перфорированный + крышка
  • Аксессуары для лотков (углы, ответвители)
  • Системы подвесов
  • Крепеж и метизы

Объект

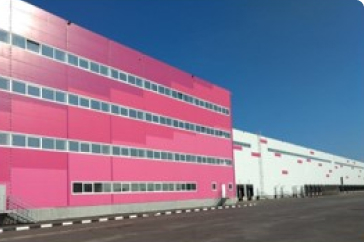

СКЛАД WILDBERRIES, Московская обл.

Выполненые работы

  • Лоток перфорированный / неперфорированный + крышка
  • Аксессуары для лотков (углы, ответвители)
  • Системы подвесов
  • Крепеж и метизы

Объект

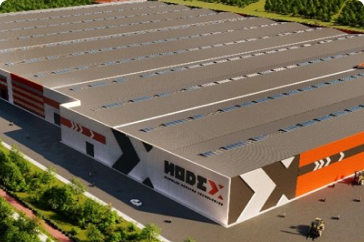

BI GROUP ЗАВОД MODEX (КАЗАХСТАН)

Выполненые работы

  • Лоток перфорированный / неперфорированный + крышка
  • Аксессуары для лотков (углы, ответвители)
  • Системы подвесов
  • Крепеж и метизы

Объект

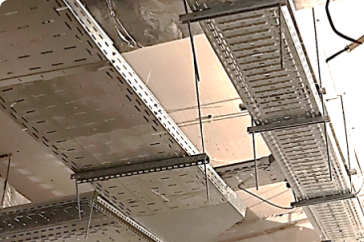

ЖК УЛЫ-ДАЛА (КАЗАХСТАН)

Выполненые работы

  • Лоток перфорированный / неперфорированный + крышка
  • Аксессуары для лотков (углы, ответвители)
  • Системы подвесов
  • Крепеж и метизы

Объект

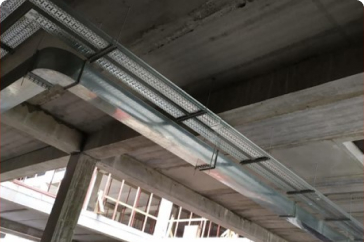

ТЦ «ЛУЧ», г. Нижний Новгород

Выполненые работы

  • Лоток перфорированный + крышка
  • Системы подвесов
  • Крепеж и метизы

Объект

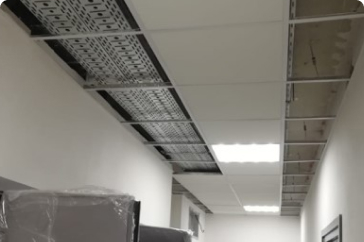

ЖК «ФОНВИЗИНСКИЙ», г. Москва

Выполненые работы

  • Лоток перфорированный
  • Системы подвесов
  • Крепеж и метизы

Объект

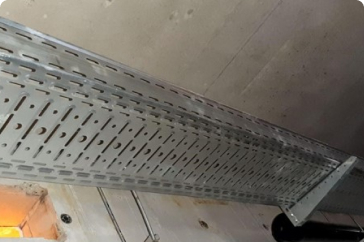

ЖК «ЗВЕЗДНЫЙ», г. Ростов-на-Дону

Выполненые работы

  • Лоток перфорированный
  • Системы подвесов
  • Крепеж и метизы

Объект

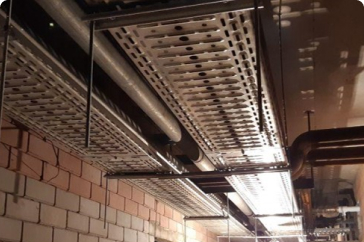

ЖК Г. БАРНАУЛ

Выполненые работы

  • Лоток перфорированный
  • Системы подвесов
  • Крепеж и метизы

Объект

АЭРОПОРТ ТАШКЕНТ

Выполненые работы

  • Лоток перфорированный
  • Системы подвесов
  • Крепеж и метизы

Объект

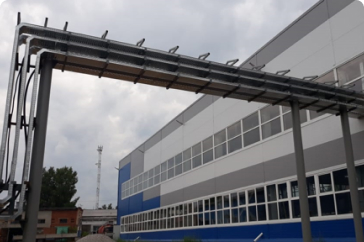

ПРОМПРЕДПРИЯТИЕ, г. Пермь

Выполненые работы

  • Лоток перфорированный
  • Системы подвесов
  • Крепеж и метизы

Объект

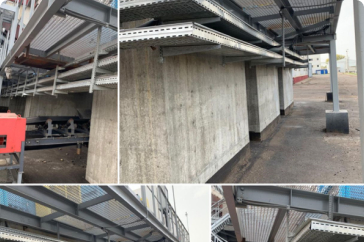

АО АГРОКОМПЛЕКС ТИХОРЕЦКИЙ САХАРНЫЙ ЗАВОД

Выполненые работы

  • Лоток перфорированный
  • Системы подвесов
  • Крепеж и метизы

Объект

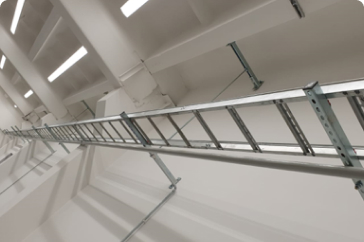

ПРОИЗВОДСТВЕННЫЙ ЦЕХ (ЛАТВИЯ)

Выполненые работы

  • Лоток лестничный
  • Системы подвесов
  • Крепеж и метизы

Объект

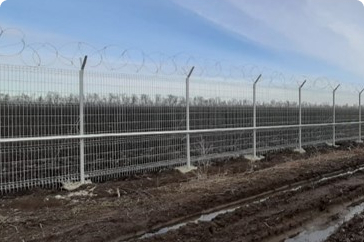

ЮГТЕХСТРОЙ. ЗОНЫ ТРАНСПОРТНОЙ БЕЗОПАСНОСТИ РЖД, г. Ростов-на-Дону

Выполненые работы

  • Лоток неперфорированный + крышка
  • Перегородка разделительная

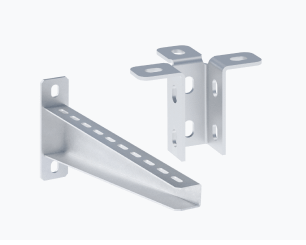

  • Кронштейн настенный
  • Крепеж и метизы

Объект

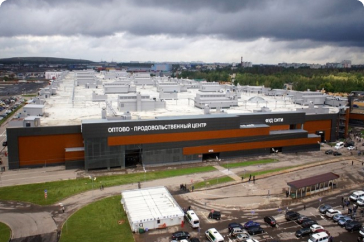

СКЛАДСКИЕ ПОМЕЩЕНИЯ ОПЦ ФУД СИТИ, Московская обл.

Выполненые работы

  • Лоток перфорированный + крышка
  • Системы подвесов
  • Крепеж и метизы

Объект

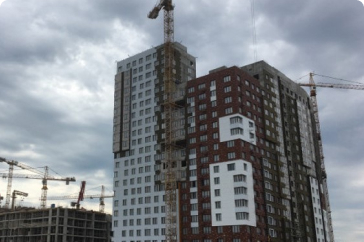

ЖК «РУМЯНЦЕВО ПАРК», г. Москва

Выполненые работы

  • STRUT-система (профиль + подвесы)
  • Крепеж и метизы

Компоненты системы EKF-LINE

Система кабельных лотков EKF-Line — это готовое решение, которое поможет спроектировать кабеленесущие системы под вашу задачу.

В состав системы входят:

Лотки листовые T-Line

Лотки проволочные R-Line

Лотки лестничные M-Line

Усиленный лестничный лоток M- Line Plus

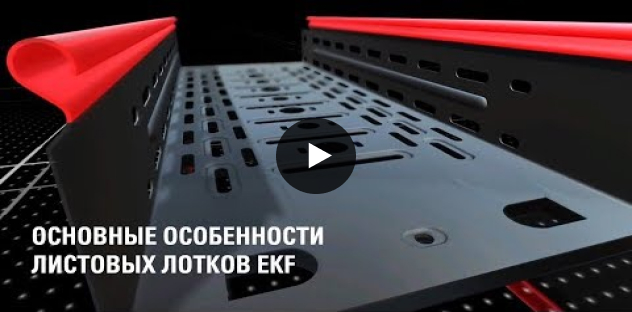

Листовые
лотки T- Line

Листовые лотки T-Line представлены в вариантах с крышкой и без нее. Предназначены для организации открытых кабельных трасс силовых и слаботочных инженерных систем на объектах промышленного, гражданского, коммерческого и муниципального строительства.

Продольная и поперечная подштамповка для увеличения площади охлаждения и придания дополнительной жесткости основанию лотка

Ширина

50/100/150/200/300/400/
500/
600 мм

Высота борта

0,45/0,55/0,7/0,8/1 мм

Толщина

0,45/0,55/0,7/0,8/1 мм

Стандартная длина

2/3 м

Лотки, аксессуары и системы подвесов производятся по запатентованной технологии на территории РФ. Широкий ассортимент аксессуаров и монтажных элементов позволяет построить трассу любой сложности

Оставить заявку на проект

Проволочные
лотки R-Line

Предназначены для размещения в них силовых и информационных кабелей внутри объектов различного назначения. Для построения трассы не требуются системные аксессуары (углы, ответвители, переходники), как для других типов лотков.

Удобный и быстрый монтаж
без применения фасонных секций

Ширина

50/100/150/200/300/400/
500/
600 мм

Высота борта

30/50/80/100 мм

Толщина

3,8/4,8 мм

Стандартная длина

3 м

Любые повороты и ответвления изготавливаются непосредственно на месте монтажа. Проволочная конструкция лотка, делает его легким в пранспортировке и хранении

Лотки, аксессуары и системы подвесов производятся по запатентованной технологии на территории РФ. Широкий ассортимент аксессуаров и монтажных элементов позволяет построить трассу любой сложности

Оставить заявку на проект

Лестничные лотки M-Line и усиленные лестничные лотки M-Line Plus

предназначены для размещения в них силовых и информационных кабелей внутри объектов различного назначения. Для построения трассы не требуются системные аксессуары (углы, ответвители, переходники), как для других типов лотков.

Высокие показатели прочности
и нагрузочной способности

Ширина

M-Line

100/200/300/400/500/600 мм

M-Line Plus

от 300 до 900 мм

Высота борта

M-Line

50/80/100 мм

M-Line Plus

100/150 мм

Толщина лонжерона

M-Line

1,2/1,5 мм

M-Line Plus

2 мм

Стандартная длина

M-Line

3/6 м

M-Line Plus

3/6/9 м

Сравнение лестничных лотков

Профиль лонжерона

M-Line
M-Line Plus

Профиль лонжерона

Нагрузка на 3 м (100х300)

75 кг/м

240 кг/м

Профиль
лонжерона

M-Line

M-Line Plus

Профиль
лонжерона

Нагрузка
на 3 м
(100х300)

75 кг/м

240 кг/м

Оперативный доступ
к кабельной линии позволяет упростить ее обслуживание, а открытая конструкция лестничного лотка дает возможность для естественной терморегуляции кабелям и создает комфортные условия для его прокладки или замены

Оставить заявку на проект

Оперативный доступк
кабельной линии позволяет
упростить ее обслуживание,
а открытая конструкция лестничного
лотка дает возможность
для естественной терморегуляции
кабеляи создает комфортные условиядля
его прокладки или замены.

Оставить заявку на проект

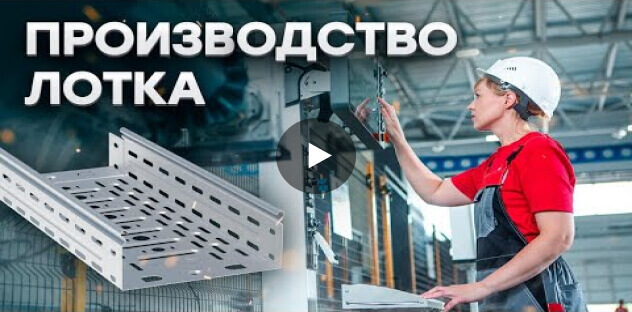

Возможности
производства

Две линии проката, обеспечивают бесперебойное производство листового лотка и крышки серии T-Line, производственная мощность более
25 000 метров лотка и крышки в день.

ЧПУ-пробивка

Перфорация металлических листов выполняется с точностью до 0,05 мм и скоростью до 1500 ударов в минуту.

На современном оборудовании Finn-Power мы можем изготавливать сложные и нестандартные изделия быстро, дёшево и без ущерба для качества.

Гибка

Высокоточный станок Finn-Power с большим набором матриц обеспечивает гибку самых сложных профилей.

Оборудование позволяет гнуть изделия длиной до 3000 мм, толщиной до 10 мм и на любой угол до 180 градусов.

Сварка

Мы осуществляем электродуговую, аргонодуговую и импульсную сварку металлов: алюминия, конструкционной и нержавеющей стали.

Максимальные габариты изделий: 3000×2000×1000 мм. Максимальный допуск по точности сварного шва — не более 1-2 мм.

Окраска

Порошковая окраска создаёт прочное и долговечное покрытие, устойчивое к ультрафиолету, солям, механическим воздействиям и  перепадам температур.

Благодаря швейцарскому оборудованию Gemа мы автоматизировали процесс покраски, получив безотходное и экономичное производство.
